桁車吸砂機-TGN 型行車式抬耙刮泥機

• 結構簡單、重量輕;
• 2.維護簡單、方便、運行費用低;
• 3.新型的傳動機構，不用聯軸器，對中方便、結構緊湊;
• 4.根據用戶需要，行走輪可為橡膠輪、尼龍輪、鋼輪。

特點：

1.結構簡單、重量輕;

2.維護簡單、方便、運行費用低;

3.新型的傳動機構，不用聯軸器，對中方便、結構緊湊;

4.根據用戶需要，行走輪可為橡膠輪、尼龍輪、鋼輪。

構造及工作過程：

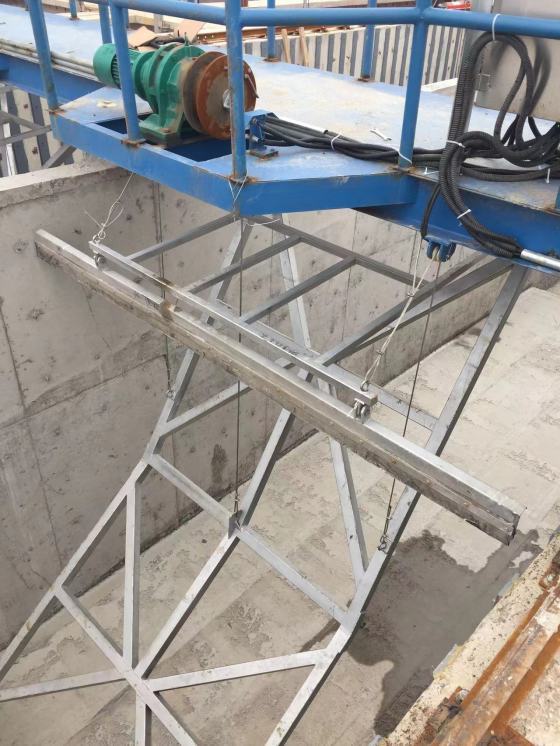

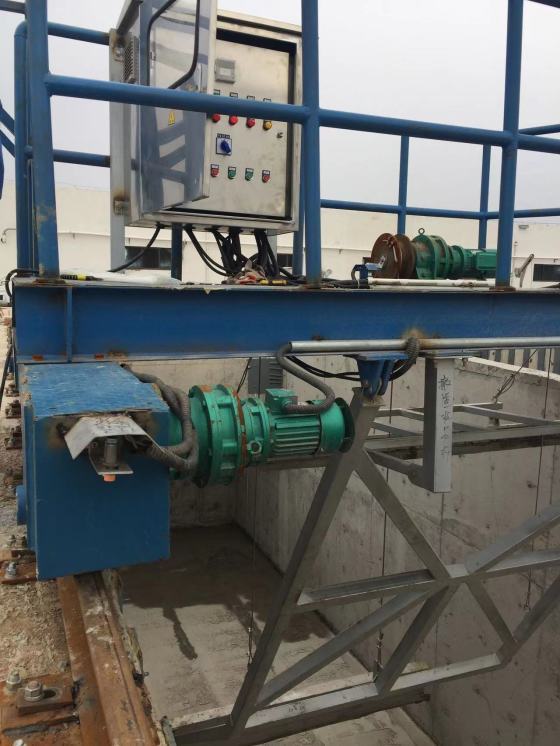

TGN 系列刮泥機如圖1a、2a所示，由行車、刮泥耙、撇渣耙、驅動裝置和控制柜等組成。

根據集泥槽、集渣槽設置在沉淀池的同一端或分設兩端，刮泥機的工作過程分別如下：

a 兩槽同設一端：刮泥耙下降、撇渣耙下降-刮泥機由池端 (出水端)始點向泥、渣槽端行駛，將污泥、浮渣刮集輸送至終點(進水端)-刮泥耙上提、撇渣耙上提-刮泥機由終端向始端換向行駛-抵達始端后停機或進行另一循環。

b 兩槽分設兩端：刮泥耙下降、撇渣耙上提-刮泥機由出水端向泥槽端行駛，將污泥刮集輸送至終點-刮泥耙上提而撇渣耙下降-刮泥機換向行駛將浮渣撇向浮渣槽-抵達始端后停機或進行另一循環。

電氣控制：

可根據用戶需要對刮泥機實現隨機控制和遠程控制。

訂貨說明：

1.可根據用戶的尺寸制造;

2.結冰地區，請注明;

3.注明主體材質，碳鋼或不銹鋼;

4.可根據需要提供軌道;

5.可根據需要配套滑導線或其他供電方式。

產品規格

結構圖
