ZBGN型周邊傳動刮泥機

• ZBGN 系列刮泥機用于污水處理廠圓形沉定池，將沉降在池底的污泥刮集至池底集泥坑并將池面的浮渣撇向集渣斗，以便進一步處理。

用途：

ZBGN 系列刮泥機用于污水處理廠圓形沉定池，將沉降在池底的污泥刮集至池底集泥坑并將池面的浮渣撇向集渣斗，以便進一步處理。

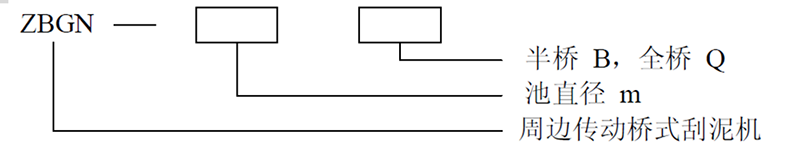

型號表示方法：

特點：

1、 采用新型鉸支結構，使刮泥機的承載狀況更好，減少了運行功率，降低運行成本;

2、 安全性好，遇有較大障礙物時，刮板會自動讓耙，配力矩保護裝置，安全性能更高;

3、 驅動裝置進行了優化設計，效率高，可采用軸裝式減速機，無需聯軸器，結構緊湊;

4、 刮板曲線采用對數螺線型，刮泥效果好。

構造及工作過程：

ZBGN 系列刮泥機如圖1~2 由主梁、中心支座及集電器、驅動裝置、刮泥板、撇渣裝置、導流筒、排渣斗和控制柜等組成。

在驅動裝置推動下，主梁繞池中心軸線旋轉，固定于刮臂上的刮板將沉積在池底的污泥刮集至池中心集泥坑。刮板曲線采用對數螺線型，受力均勻，刮泥徹底，當池底遇有障礙物時，能自動讓耙，保護機器不受傷害。驅動裝置可設過扭保護裝置，工作更加安全。

電氣控制：

可根據用戶需要設定設備的啟、停及運行時間，可帶PLC 接口。

訂貨說明：

1、 需要撇渣裝置、出水堰板、浮渣擋板、出水槽時，請注明;

2、 注明設備材質、防腐、電機及減速機要求;

3、 訂貨時，請提供池子的土建工藝圖并注明詳細尺寸。

產品規格
