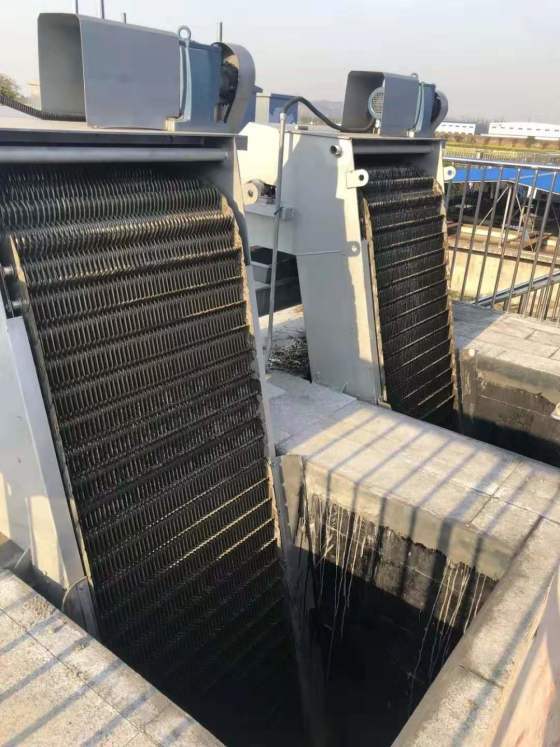

GSHZ 型回轉式格柵除污機

• 格柵除污機按格柵形式分1)弧形格柵除污機一種固定格柵除污機，其柵條為圓弧形(近視1/4圓周)，齒耙在驅動裝置驅動下，沿圓弧形柵條將污物推至柵條上方，實現污渣清除。 2)傾斜格柵除污機3)垂直格柵除污機按齒耙垂直向型式分1)臂式格柵除污機2)鏈?zhǔn)礁駯懦蹤C(jī)通過鏈帶動的若干組齒耙插入靜止的柵條，將污物與水分離的格柵除污機，代號為GL。 3)鋼索牽引式格柵除污機4)旋轉格柵除污機也叫回轉式格柵除污機。沒有靜止格柵，由密布的齒耙隨著回轉式牽引鏈的運動將水中污物打撈出來的格柵除污機，代號HF。

格柵除污機按格柵形式分1)弧形格柵除污機一種固定格柵除污機，其柵條為圓弧形(近視1/4圓周)，齒耙在驅動裝置驅動下，沿圓弧形柵條將污物推至柵條上方，實現污渣清除。 2)傾斜格柵除污機3)垂直格柵除污機按齒耙垂直向型式分1)臂式格柵除污機2)鏈?zhǔn)礁駯懦蹤C(jī)通過鏈帶動的若干組齒耙插入靜止的柵條，將污物與水分離的格柵除污機，代號為GL。 3)鋼索牽引式格柵除污機4)旋轉格柵除污機也叫回轉式格柵除污機。沒有靜止格柵，由密布的齒耙隨著回轉式牽引鏈的運動將水中污物打撈出來的格柵除污機，代號HF。

格柵除污機按安裝型式分

1)固定式格柵除污機2)移動式格柵除污機3)順?biāo)鞲駯懦蹤C(jī)4)逆水流格柵除污機

按動力傳動分1)電機-機械格柵除污機2)油泵-液壓格柵除污機

按控制機構分1)自動控制格柵除污機2)人工控制格柵除污機3)自動-人工控制格柵除污機4)水位差格柵除污機

按格柵間隙分1)粗格柵除污機2)細格柵除污機3)網式格柵除污機

格柵除污機相關標準：CJ/T3065-1997《弧形格柵除污機》HJ/T262-2006《環境保護產品技術要求 格柵除污機》CJ/T 3048-1995《平面格柵除污機》JB/T 9046-1999《格柵除污機》

用途：

廣泛應用于城市污水處理廠、自來水廠、電廠進水口，自動攔截并清除水中的漂浮物，保證下到工序的正常運行;也可以用作紡織、印染、涂在、制革、造紙、制糖、釀酒、食品加工中的固液分離。

型號表示方式：

GSHZ-- 1200 X3500 –10

主要特點：

結構緊湊、電氣控制簡單，便于實現自動化;耐腐蝕性?xún)?yōu)、能耗小、噪音低;除污動作連續、排污干凈、分離效率高。

工作原理：

該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。

由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端反向運動時，前后耙間產生相對自清運動，促使雜物依靠重力脫落，設備后面可設置旋轉的清污刷，進一步除凈滯留在耙齒污物，如需要定貨時需注明。

技術參數：

按設備寬W0格柵機分：?jiǎn)温?lián)機GSHZ300-1400型、并聯機GSHZ1400-3000型。選型由過水量、提升高度而定，同事根據分離的雜物的大小選配不同的格柵。

GSHZ旋轉格柵除污機結構圖
